KOMPRESOR OLEJOWY SPRĘŻARKA POWIETRZA 300L 400V 3 TŁOKI +REDUKTOR MOCNY
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

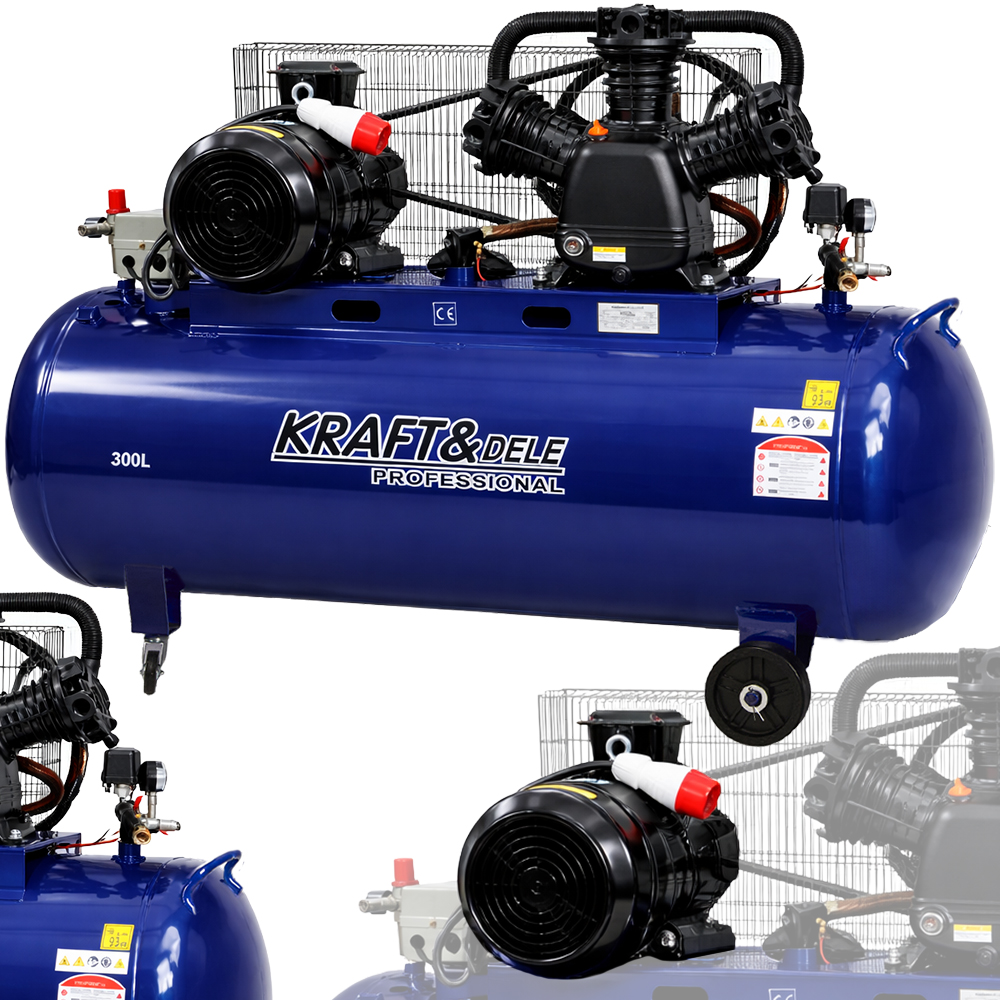

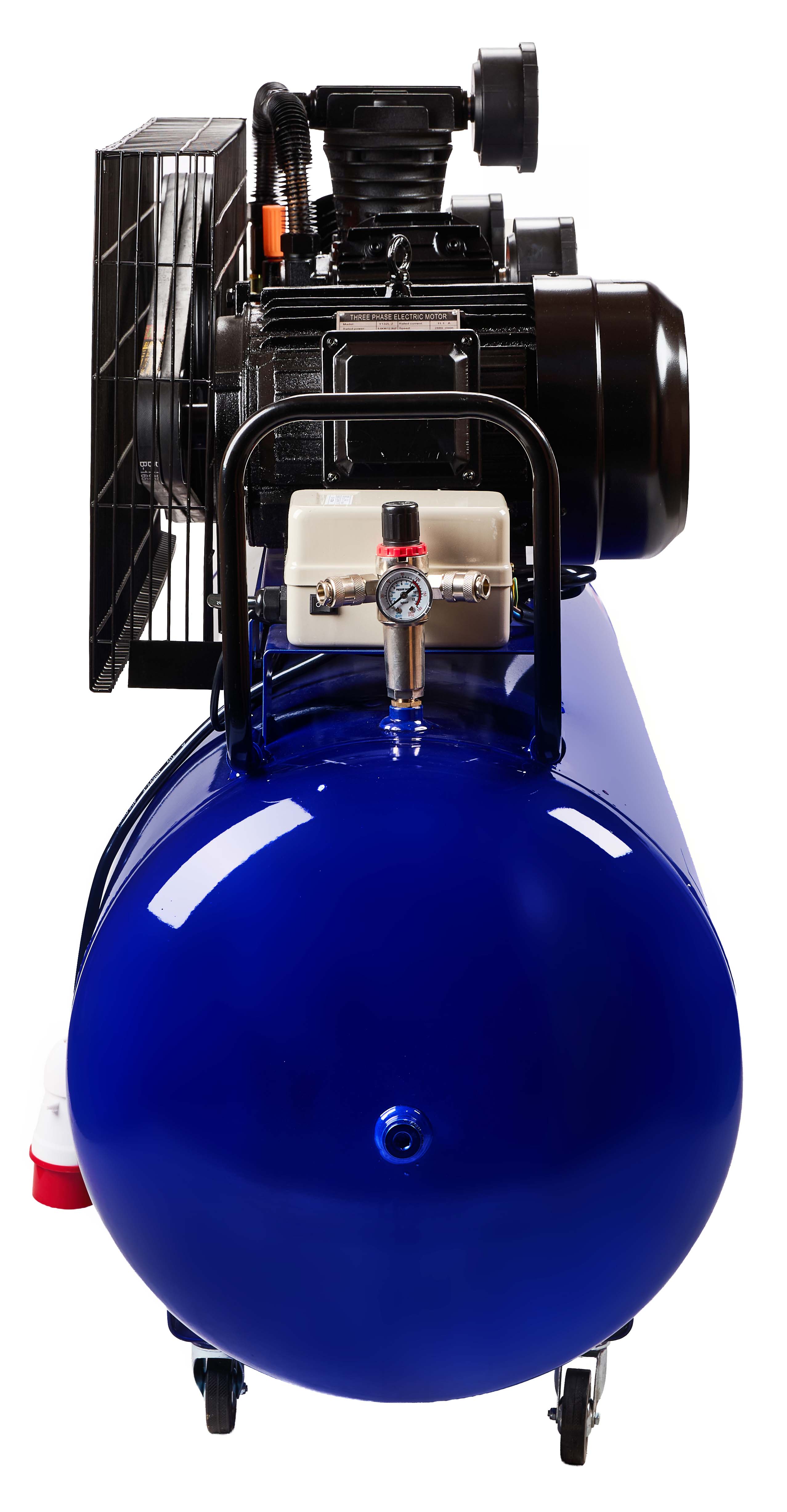

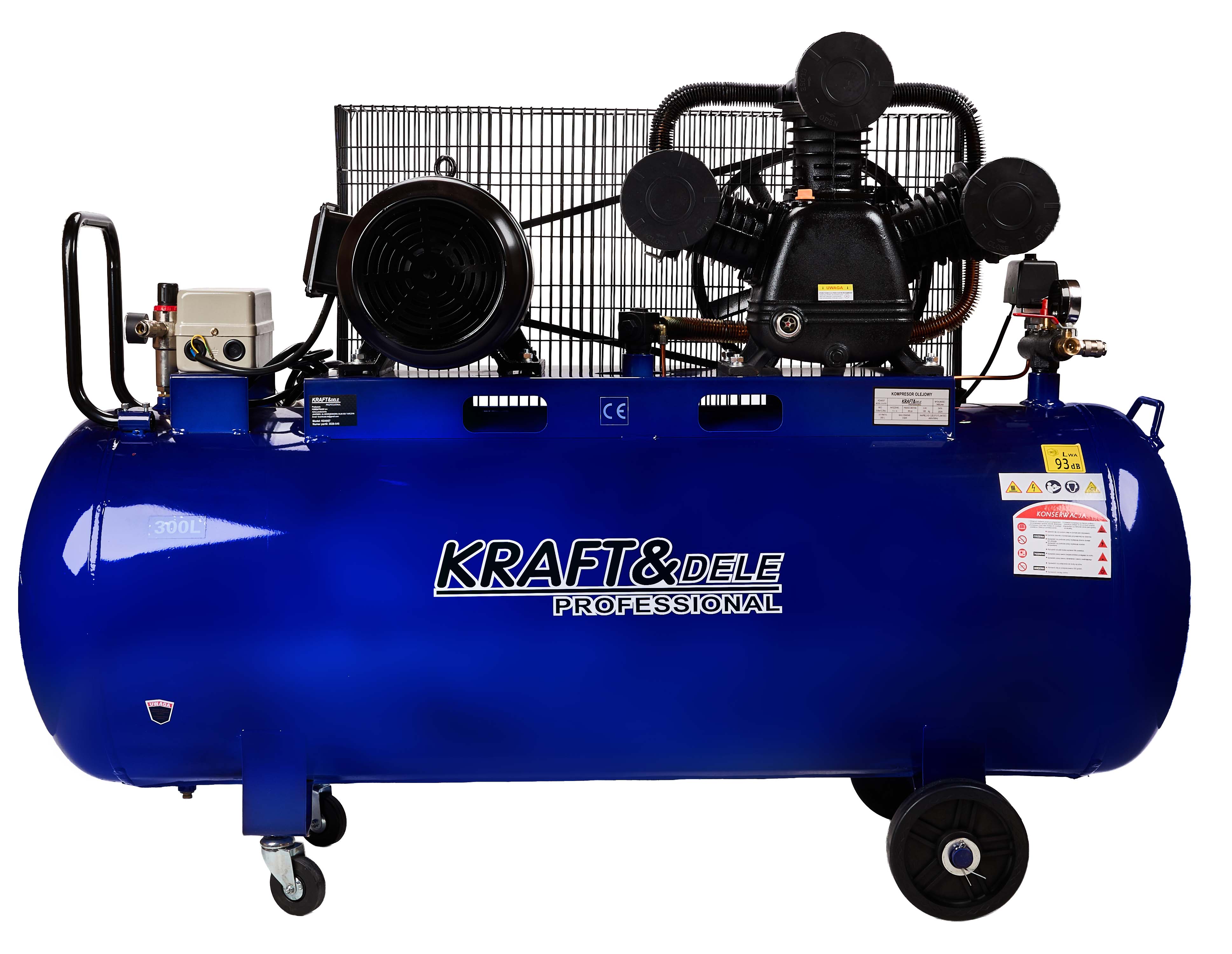

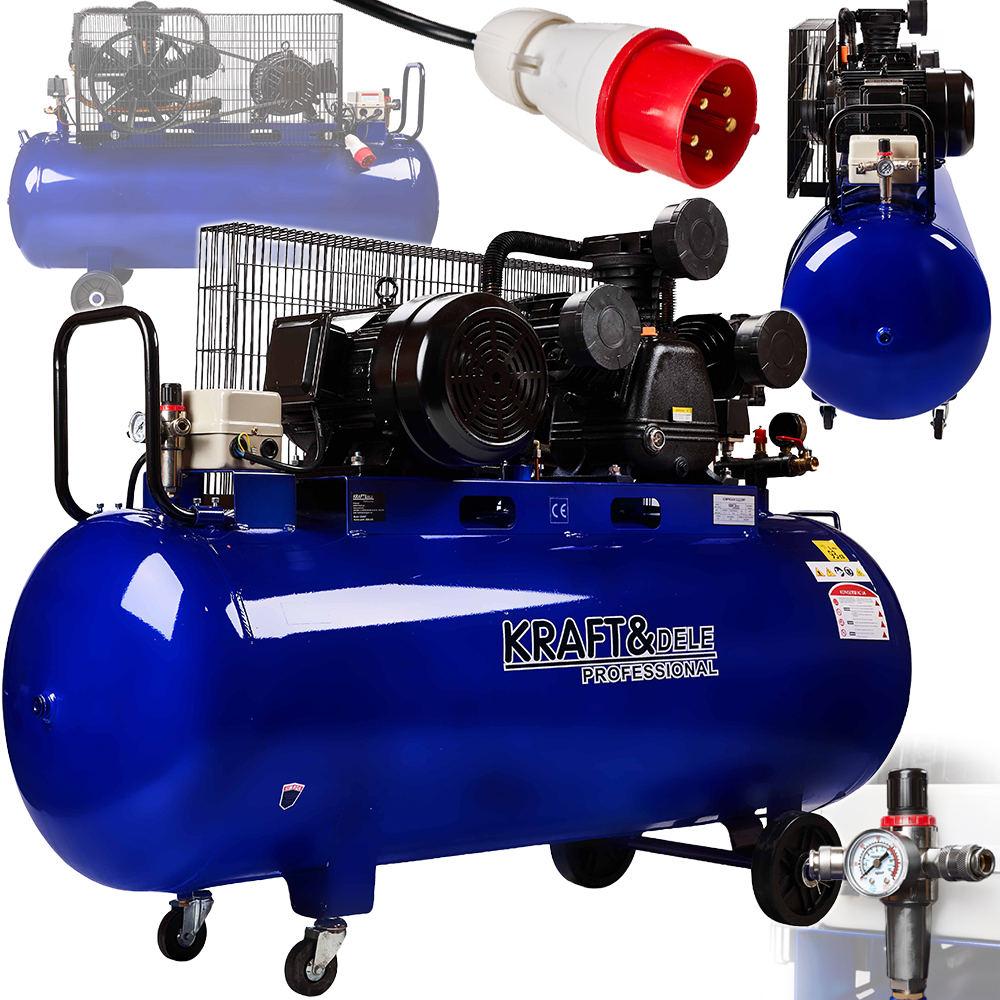

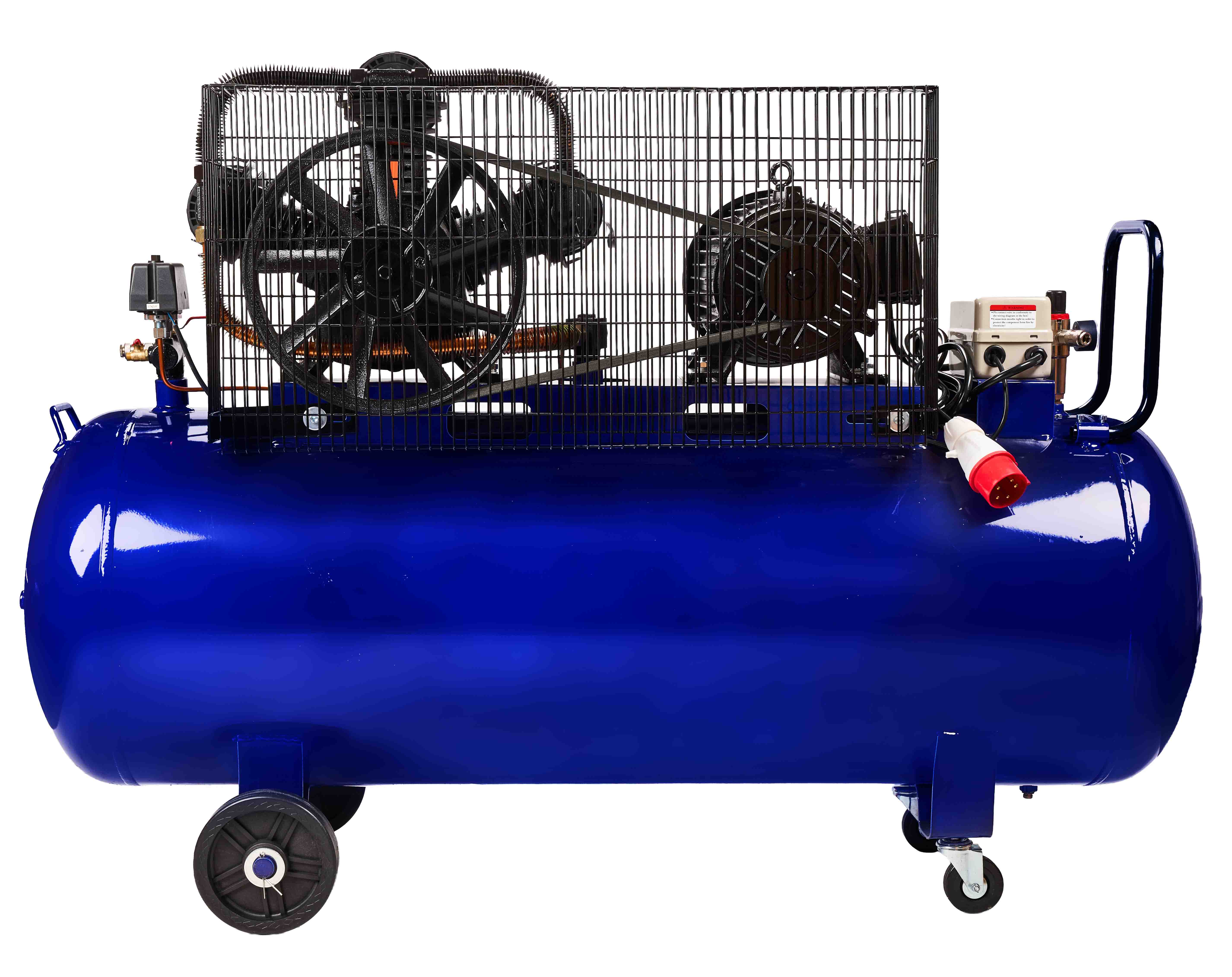

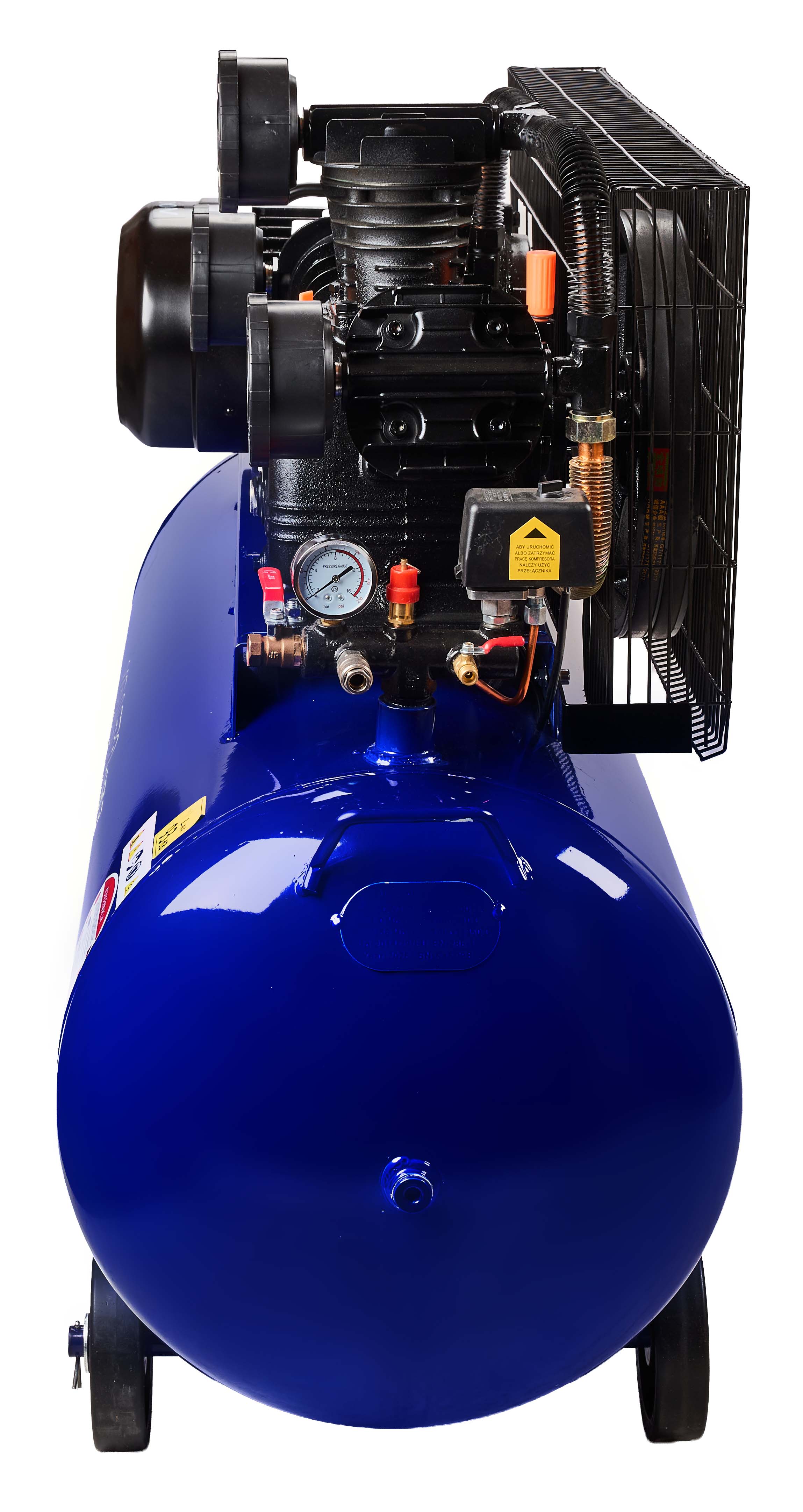

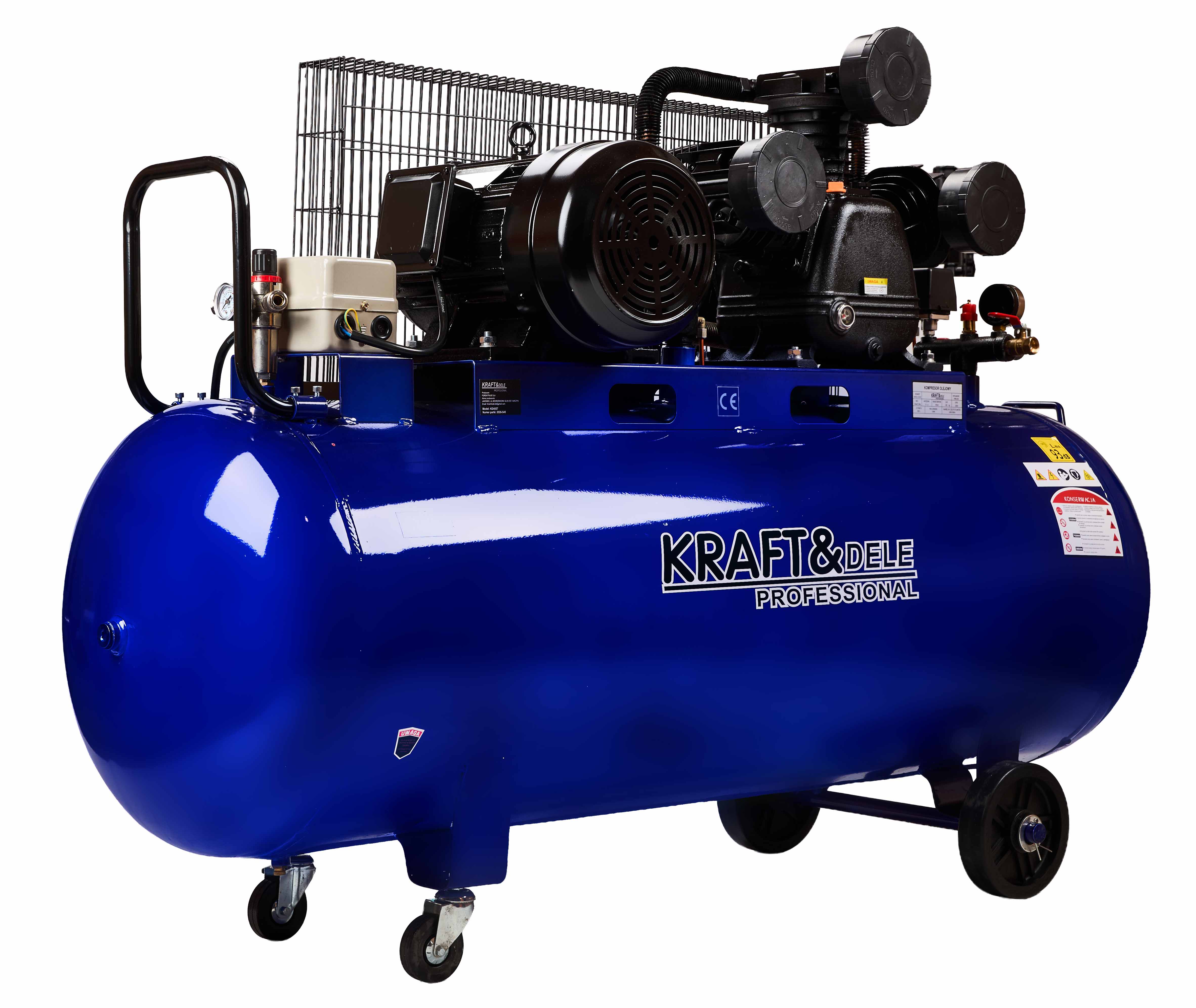

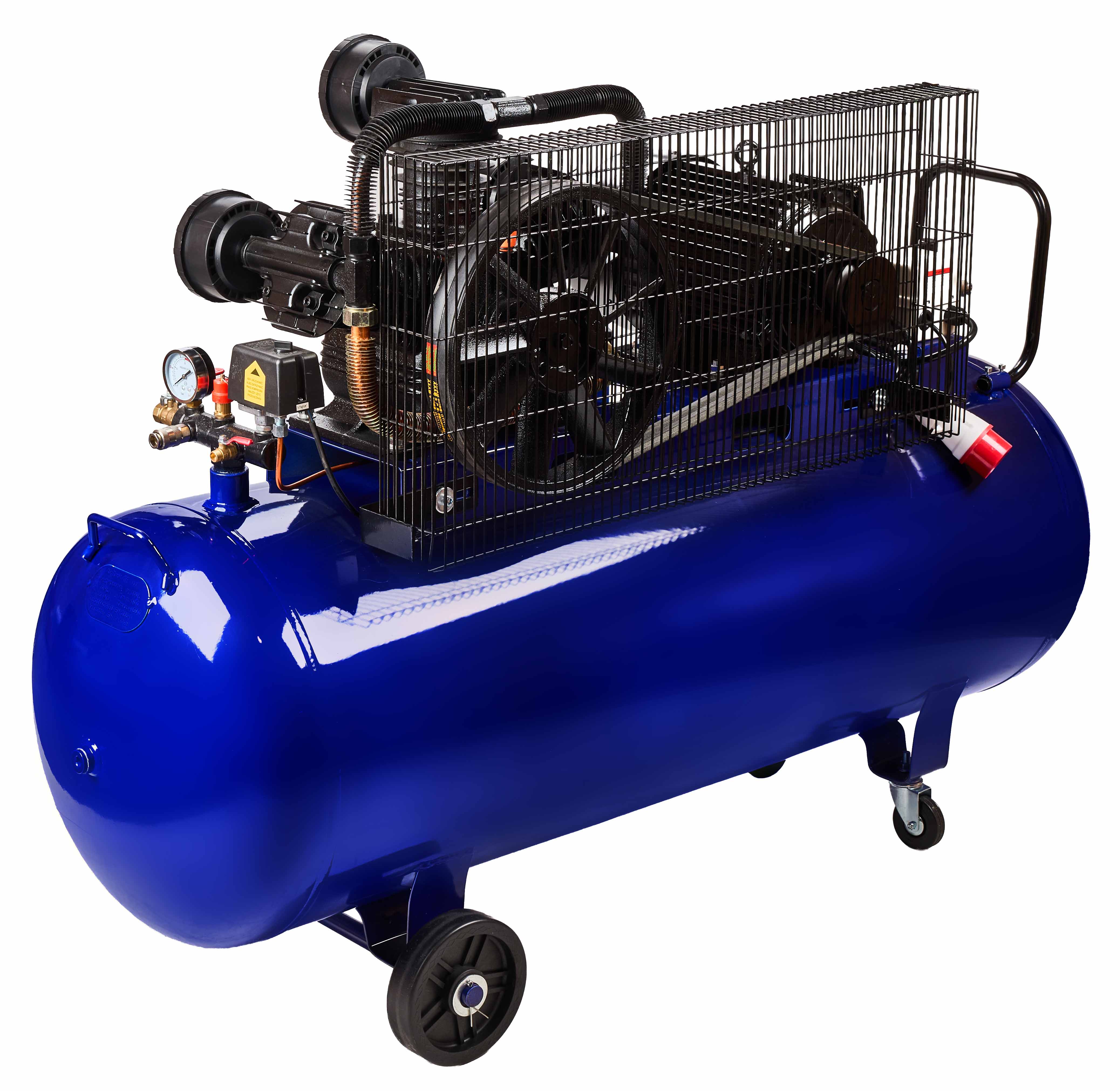

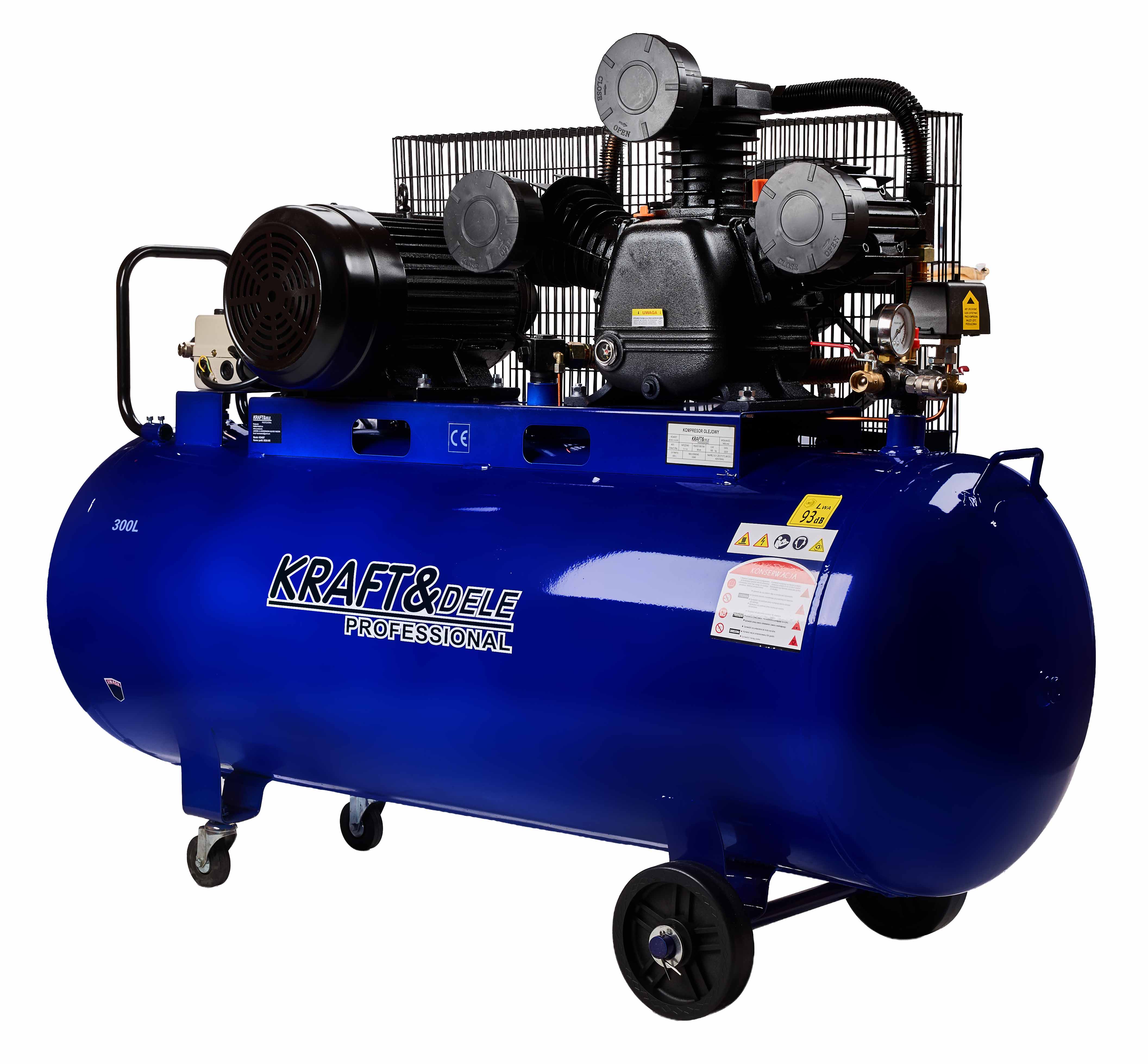

KOMPRESOR OLEJOWY SPRĘŻARKA POWIETRZA 300L 400V 3 TŁOKI + REDUKTOR MOCNY
- Model: KD4057
- Producent: KRAFT&DELE
Konstrukcja oparta na trzech tłokach oraz zasilaniu trójfazowym sprawia, że urządzenie spełnia wymagania warsztatów, zakładów przemysłowych i firm usługowych, gdzie liczy się wysoka wydajność, stabilność parametrów oraz niezawodność działania.
JEDEN PRODUKT, WIELE ZALET
- Wysoka jakość wykonania – solidna konstrukcja przystosowana do pracy w wymagających warunkach

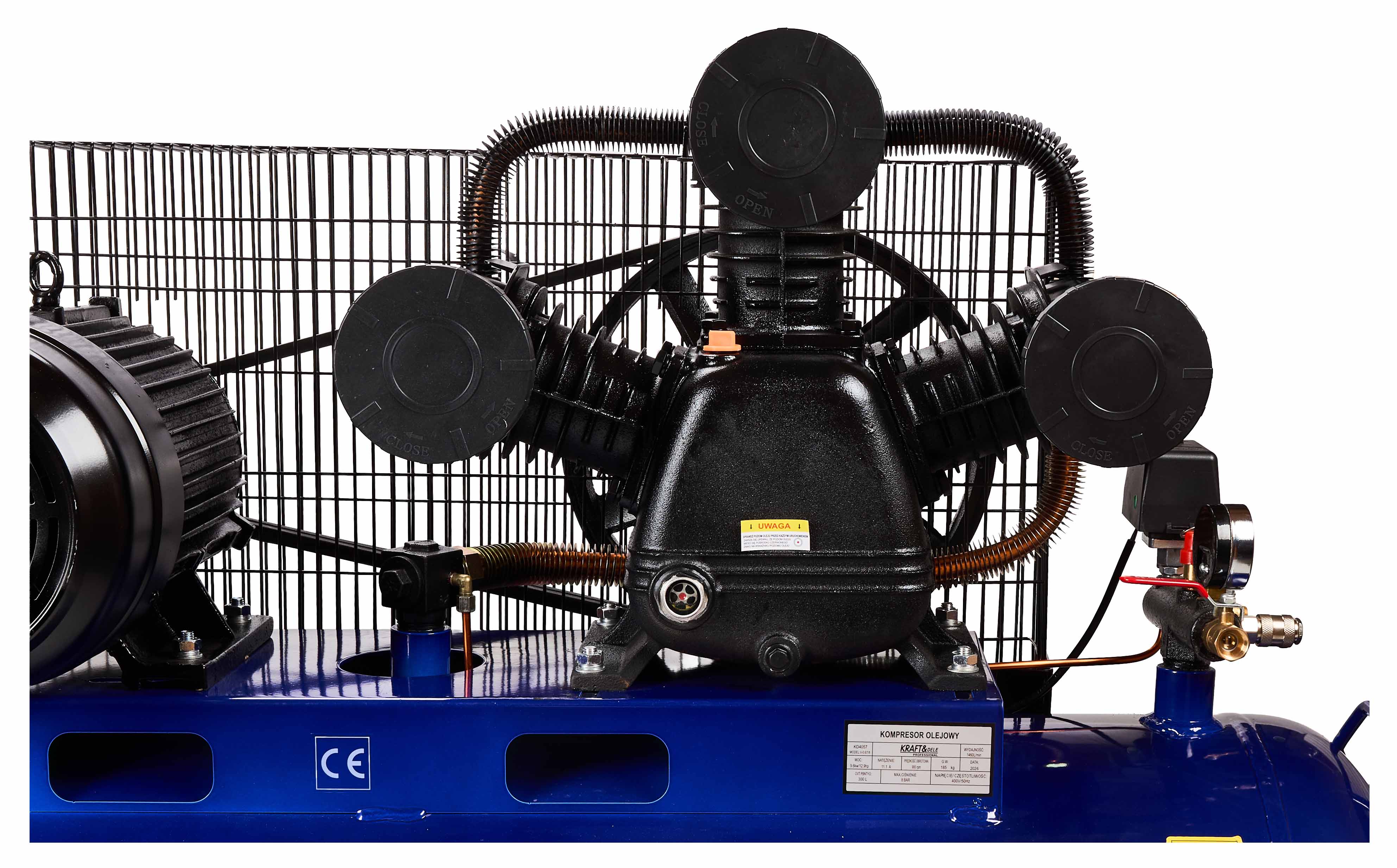

- Trzy tłoki o dużej średnicy – wysoka wydajność sprężania i możliwość długotrwałej pracy

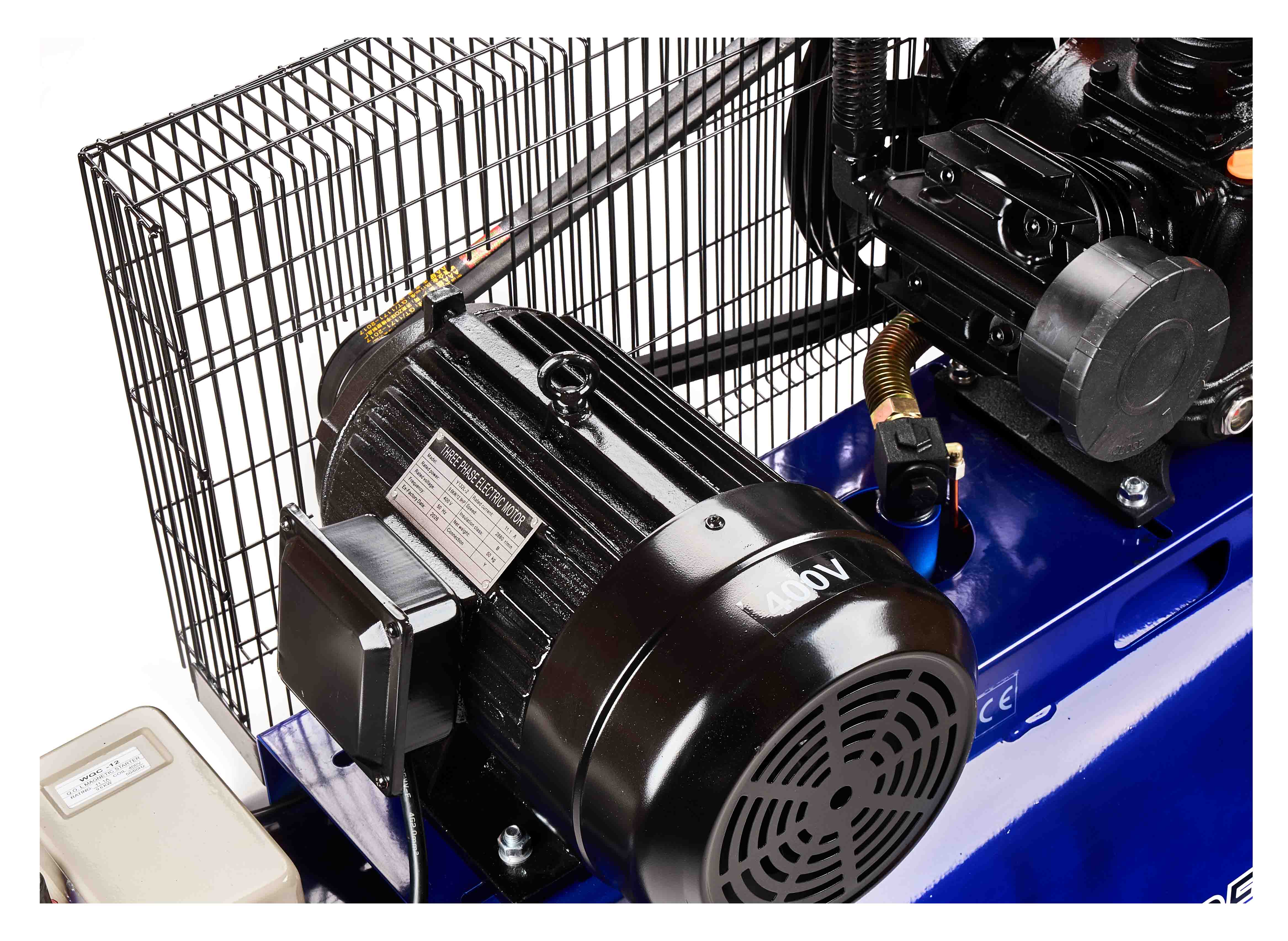

- Mocny silnik indukcyjny – stabilna praca bez spadków mocy

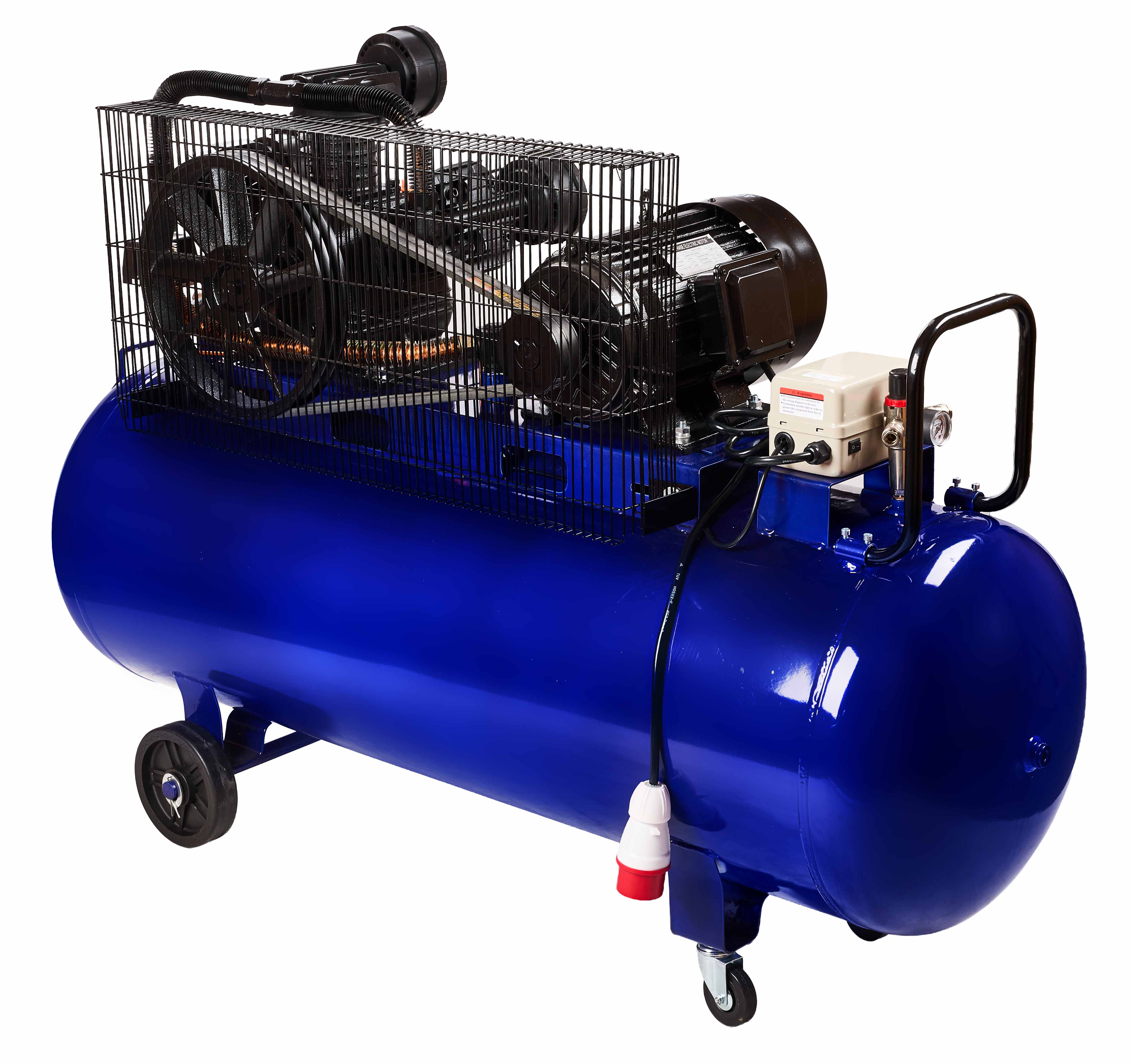

- Napęd pasowy – efektywne przenoszenie mocy i mniejsze obciążenie podzespołów
- Smarowanie olejowe – ograniczone zużycie elementów roboczych i wydłużona żywotność
- Duża pojemność zbiornika – możliwość pracy z kilkoma narzędziami jednocześnie
- Separator oleju i wody – lepsza jakość powietrza na wyjściu

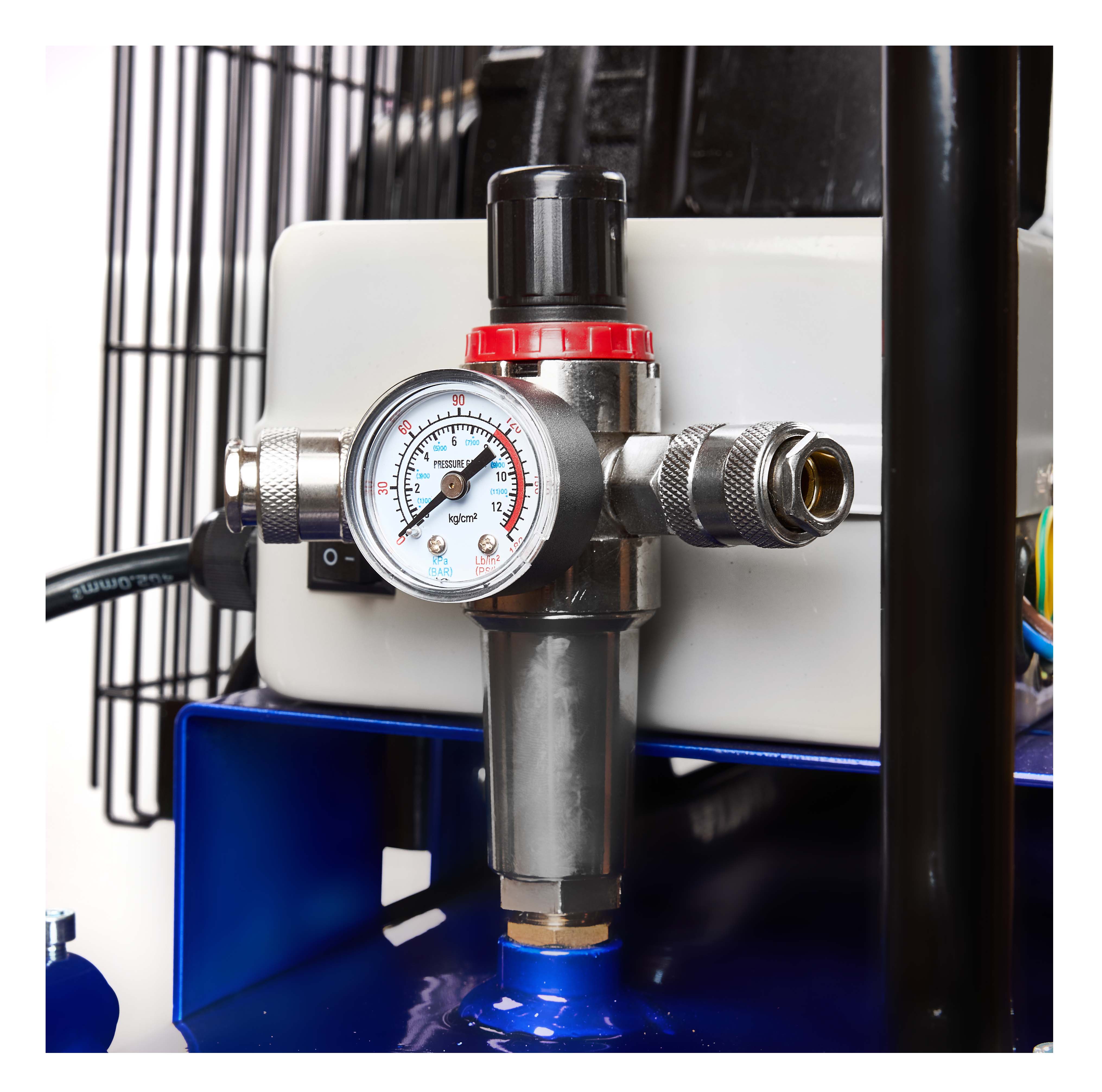

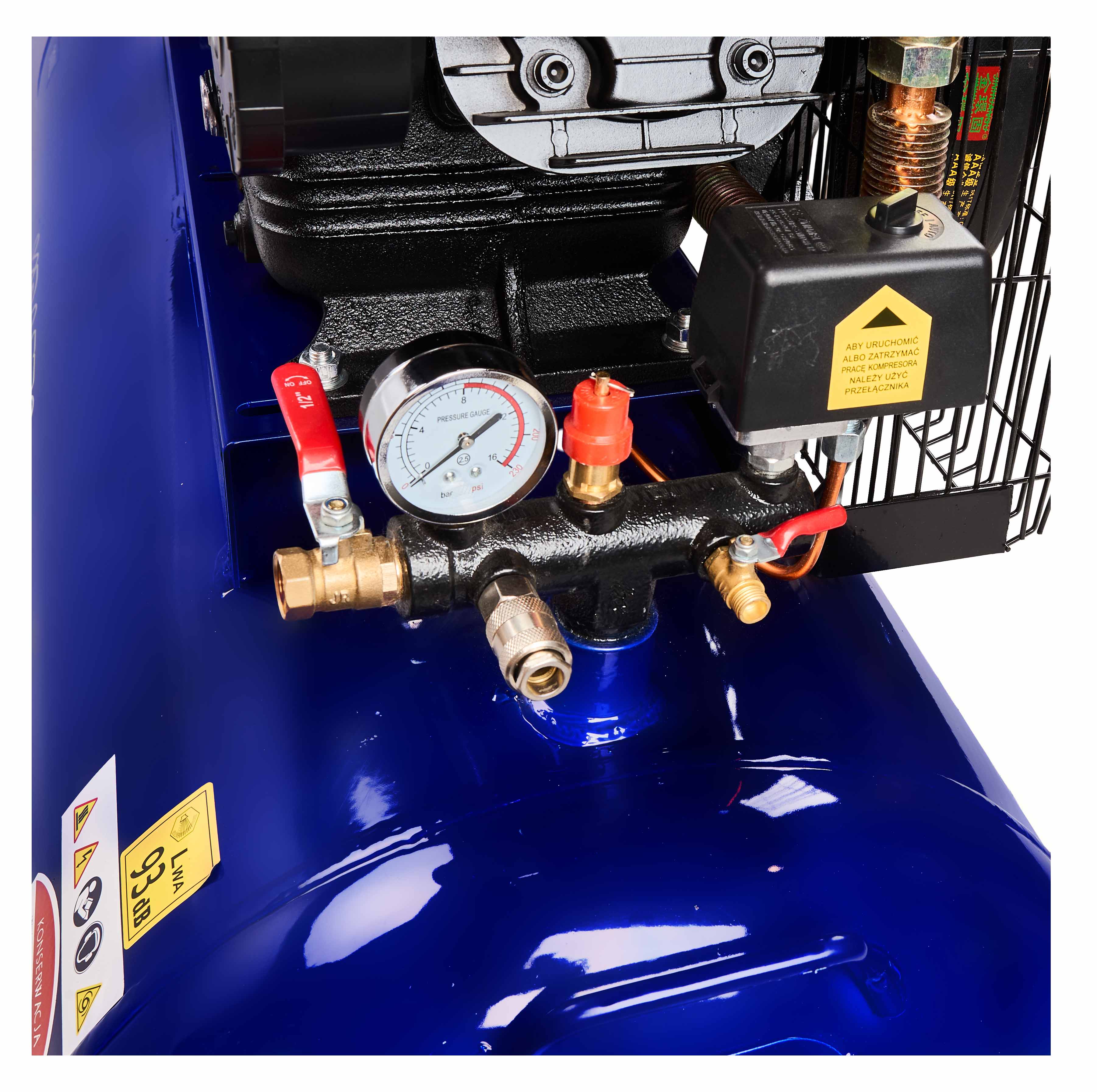

- Reduktor ciśnienia – precyzyjna regulacja parametrów roboczych
SZEROKIE ZASTOSOWANIE
Urządzenie znajduje zastosowanie w profesjonalnych warsztatach mechanicznych, lakierniach, zakładach produkcyjnych, firmach serwisowych oraz w przemyśle. Umożliwia zasilanie narzędzi pneumatycznych, urządzeń do obróbki powierzchni, malowania, piaskowania, pompowania oraz innych procesów wymagających dużej ilości sprężonego powietrza.
ERGONOMICZNA I WYTRZYMAŁA KONSTRUKCJA
Stabilna rama, duży zbiornik oraz skuteczny system chłodzenia powietrzem zapewniają bezpieczną i ciągłą pracę nawet przy wysokim obciążeniu. Napęd pasowy redukuje drgania i hałas, a masywne kółka transportowe ułatwiają przemieszczanie urządzenia w obrębie miejsca pracy.
DANE TECHNICZNE:
- Ilość tłoków: 3
- Średnica tłoka: 80 mm
- Moc silnika: 9,6 kW / 12,9 KM
- Wydajność zasysania: 1460 l/min
- Wydajność efektywna: 1060 l/min
- Pojemność zbiornika: 300 l
- Ciśnienie robocze: 9 bar

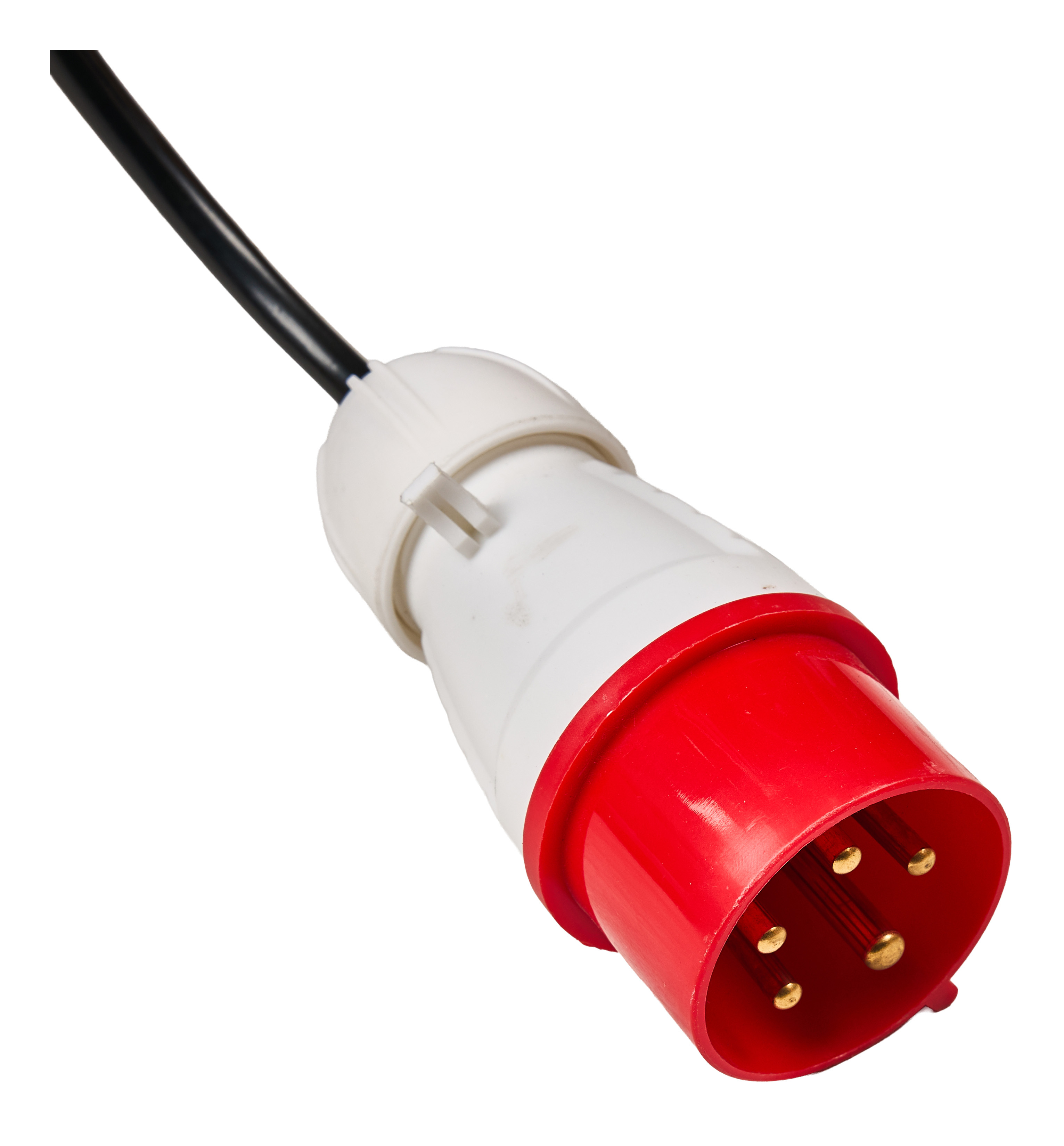

- Zasilanie: 400 V / 50–60 Hz
- Prędkość obrotowa: 900 obr./min
- Poziom hałasu: 95 dB
- Waga: 212 kg
