ZESTAW DO PRZENOSZENIA PŁYT SZYB WIELKOFORMATOWYCH RAMA NOSIDŁO NA KOŁACH

ZESTAW DO PRZENOSZENIA PŁYT SZYB WIELKOFORMATOWYCH RAMA NOSIDŁO NA KOŁACH

• Model: PM-RDPP-150MK / PM1650
• Producent: POWERMAT

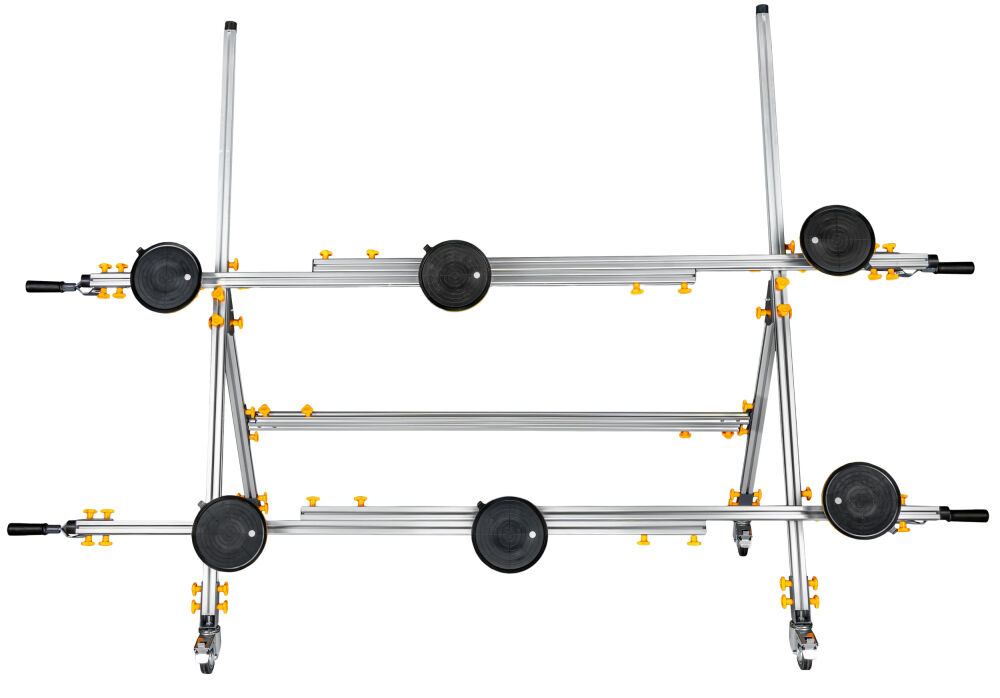

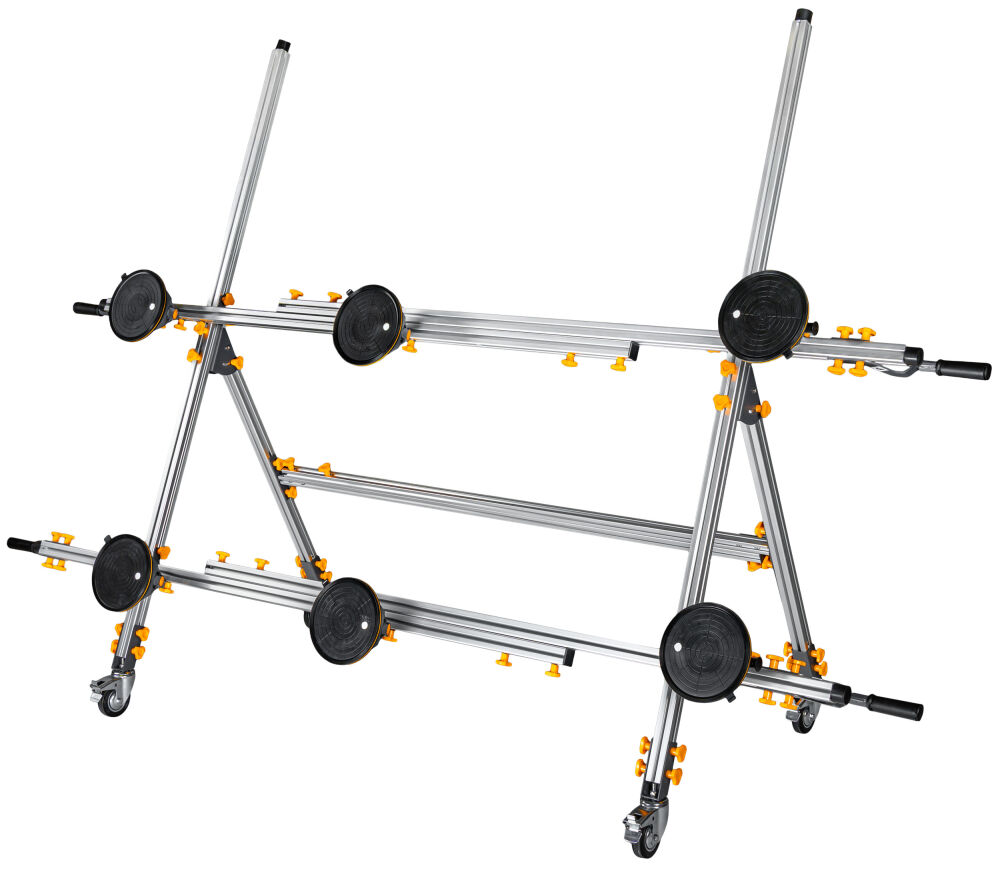

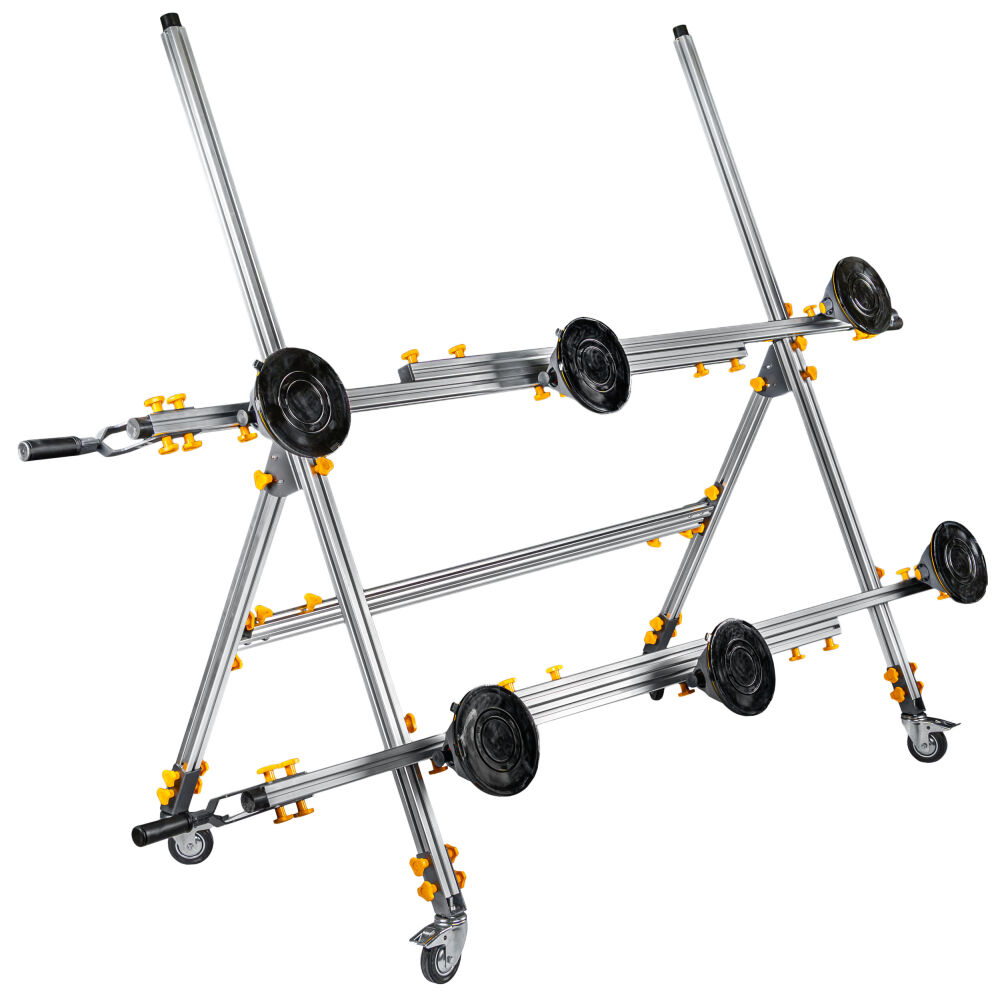

Zestaw do przenoszenia płyt wielkoformatowych to modułowy system 2w1 przeznaczony do ręcznego przenoszenia oraz transportowania dużych płyt o masie do 150 kg. Konstrukcja łączy regulowaną ramę, sześć przyssawek próżniowych oraz opcjonalną podstawę wyposażoną w cztery obrotowe koła z blokadą.

JEDEN PRODUKT, WIELE ZALET

• Udźwig do 150 kg – kompletna konstrukcja jest przeznaczona do transportowania płyt o masie do 150 kg.
• System 2w1 – zestaw może służyć jako ręczna rama do przenoszenia lub mobilny system transportowy na czterech kołach.
• Sześć przyssawek próżniowych – sześć niezależnych punktów mocowania pozwala rozłożyć chwyt na większej powierzchni płyty.
• Indywidualna kontrola podciśnienia – każda przyssawka posiada własną ręczną pompkę oraz wskaźnik podciśnienia.
• Regulowana konstrukcja – szerokość ramy można ustawić w zakresie od 250 do 330 cm.

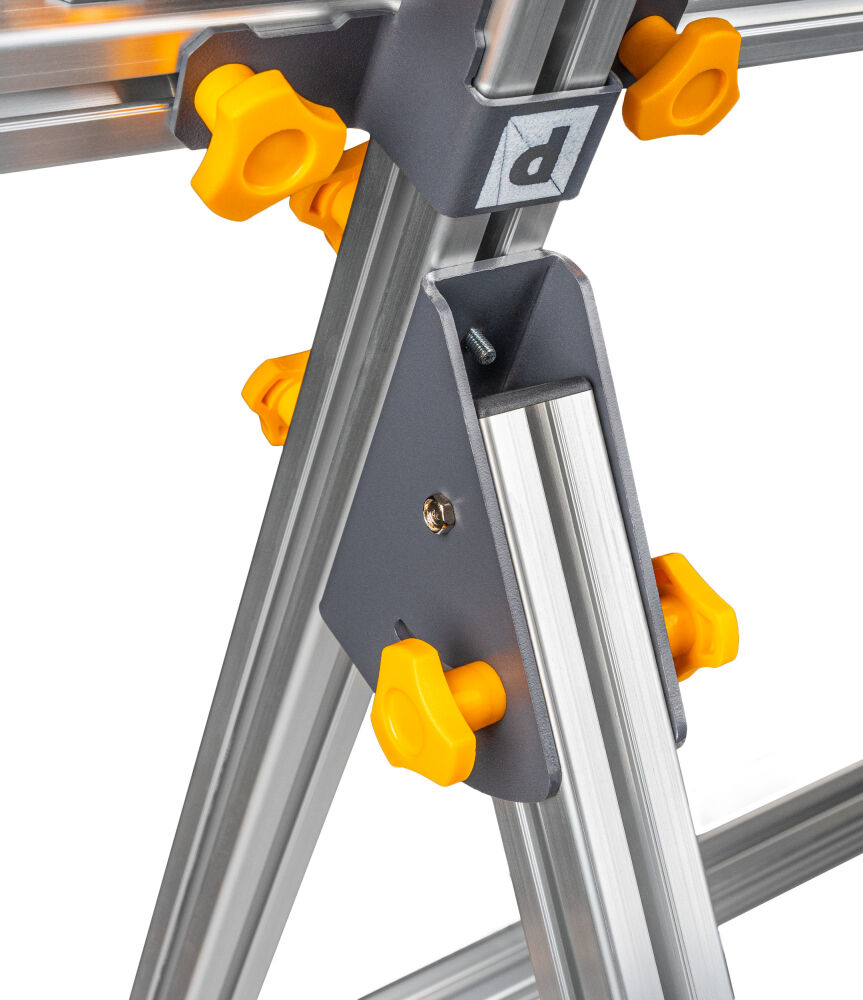

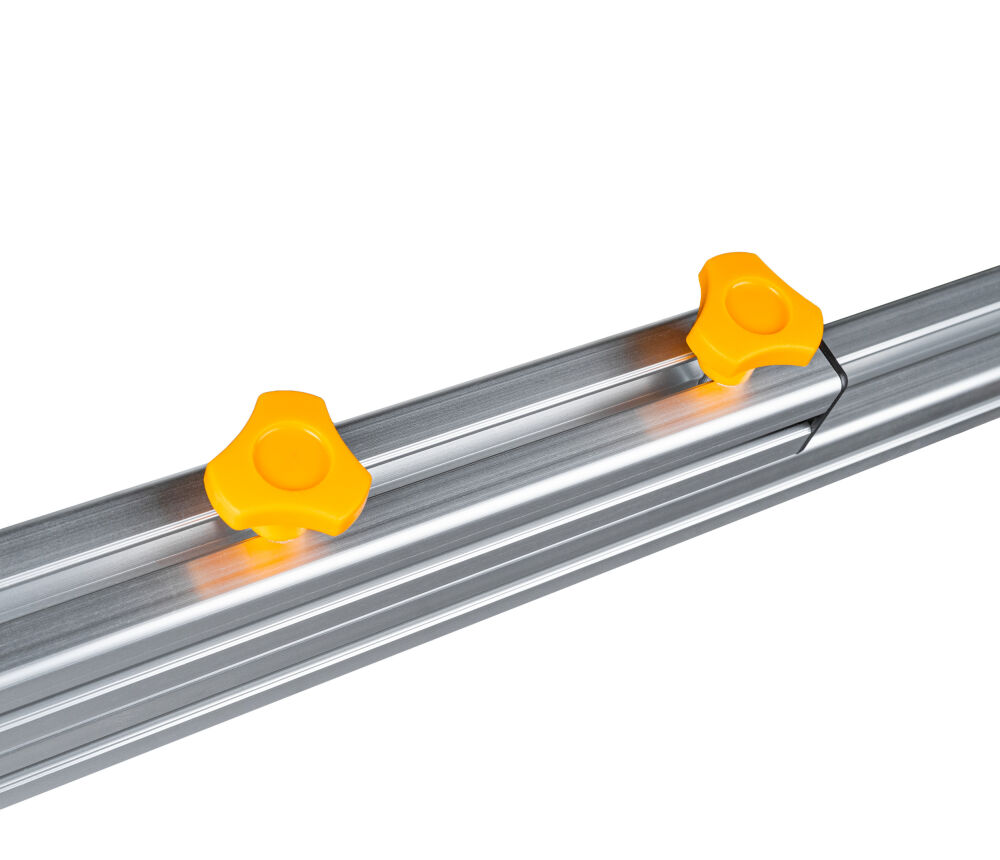

• Regulowane punkty mocowania – przyssawki, profile oraz elementy poprzeczne można przesuwać i dopasowywać do konkretnego formatu.
• Cztery obrotowe koła z blokadą – pozwalają przekształcić ramę w mobilny system transportowy i ułatwiają manewrowanie.
• Praca bez zewnętrznego zasilania – podciśnienie w przyssawkach wytwarzane jest za pomocą ręcznych pompek.
• Modułowa konstrukcja – wybrane elementy można zdemontować, gdy nie są potrzebne podczas konkretnego zadania.
• Cztery uchwyty transportowe – zapewniają wyznaczone miejsca chwytu podczas ręcznego przenoszenia konstrukcji z zamocowaną płytą.

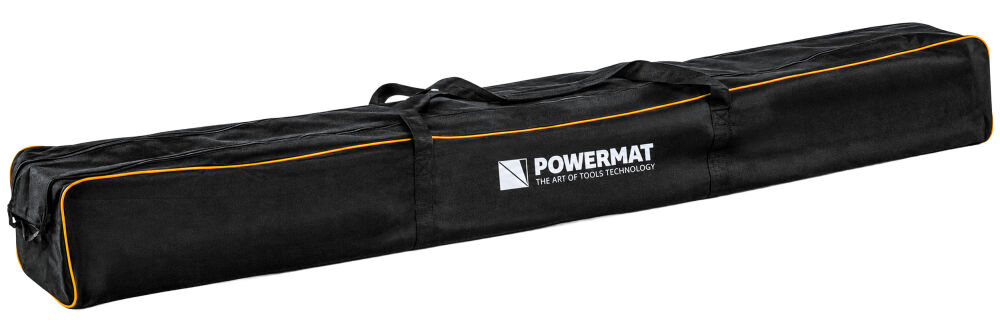

• Torba transportowa – ułatwia przechowywanie i przewożenie zdemontowanych elementów zestawu.

6 PRZYSSAWEK PRÓŻNIOWYCH

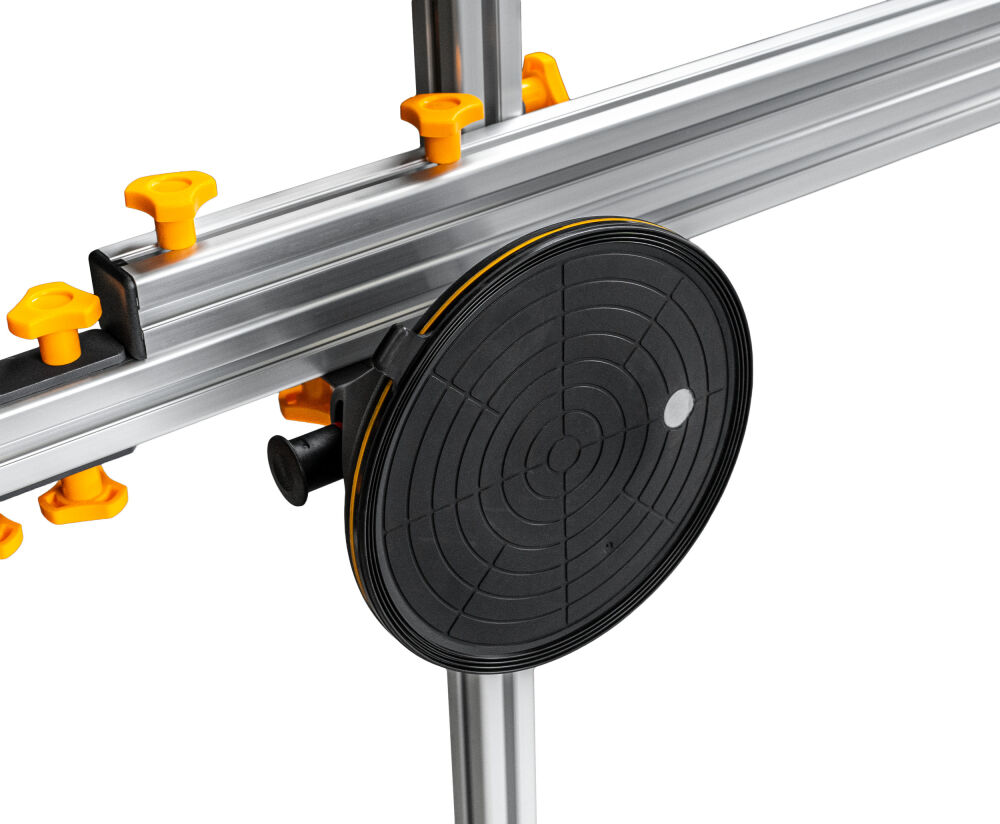

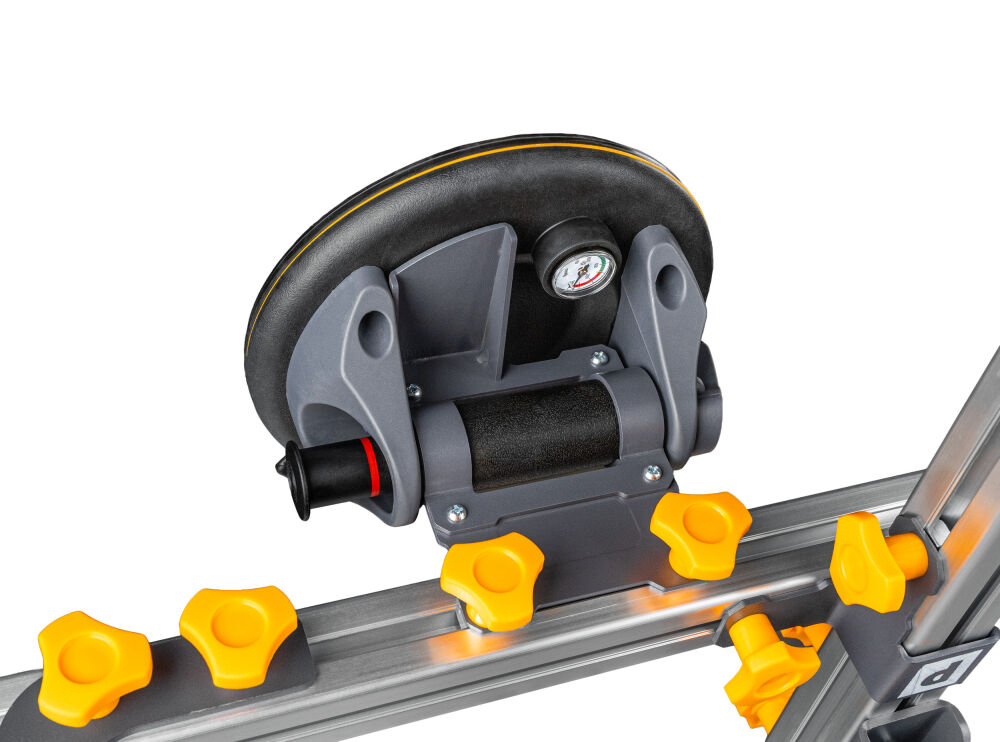

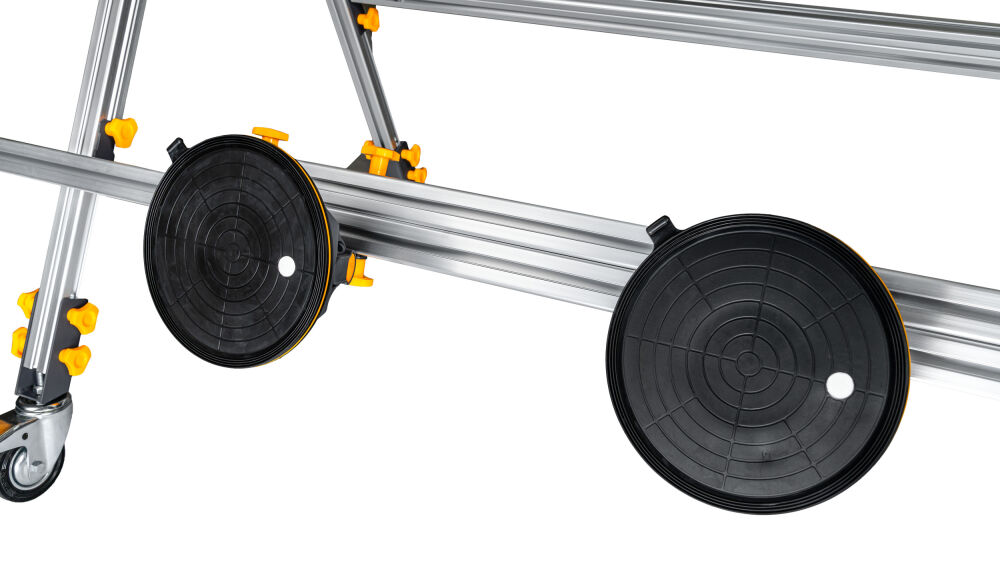

Zestaw wyposażono w sześć przyssawek próżniowych o średnicy 20 cm. Każda z nich posiada własną ręczną pompkę oraz wskaźnik podciśnienia, dzięki czemu poszczególne punkty mocowania można kontrolować niezależnie.

Indywidualne rozwiązanie pozwala również na osobne zwolnienie każdej przyssawki po zakończeniu pracy.

4 OBROTOWE KOŁA Z BLOKADĄ

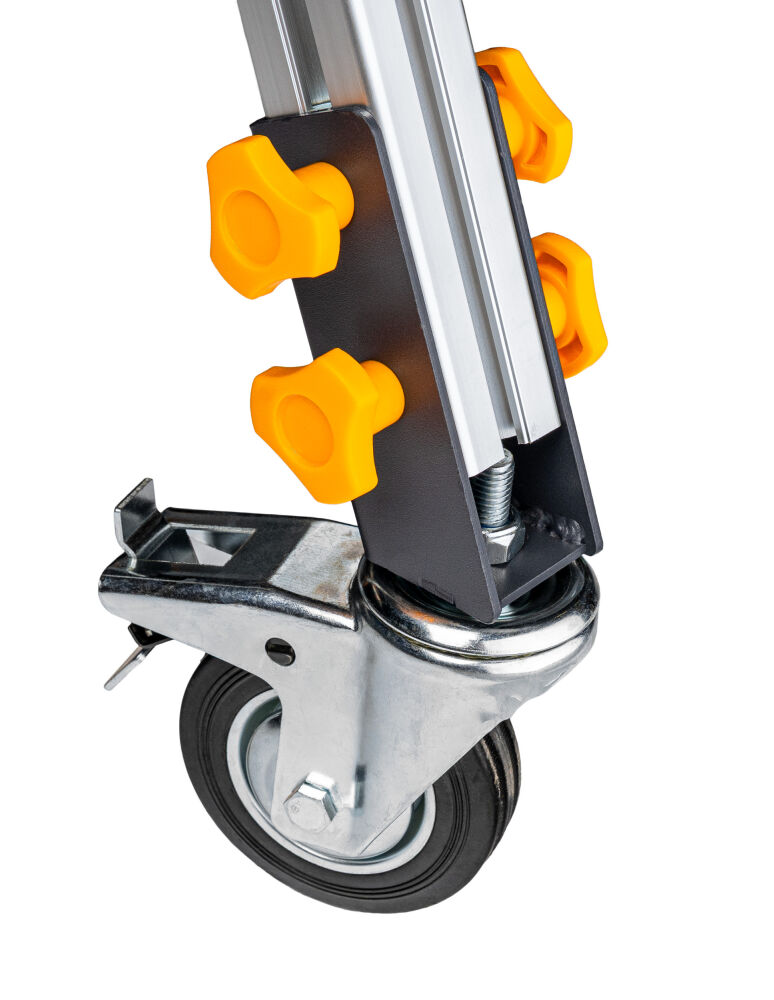

Cztery koła transportowe umożliwiają przemieszczanie ramy wraz z zamocowaną płytą. Ich obrotowa konstrukcja ułatwia zmianę kierunku podczas manewrowania dużym zestawem.

Koła wyposażone są w mechanizmy blokujące, które pozwalają unieruchomić podstawę po ustawieniu jej w wybranym miejscu.

W konfiguracji transportowej dwie nogi podporowe oraz belka wzmacniająca tworzą podstawę dla ramy i kół.

ERGONOMICZNA I MODUŁOWA KONSTRUKCJA

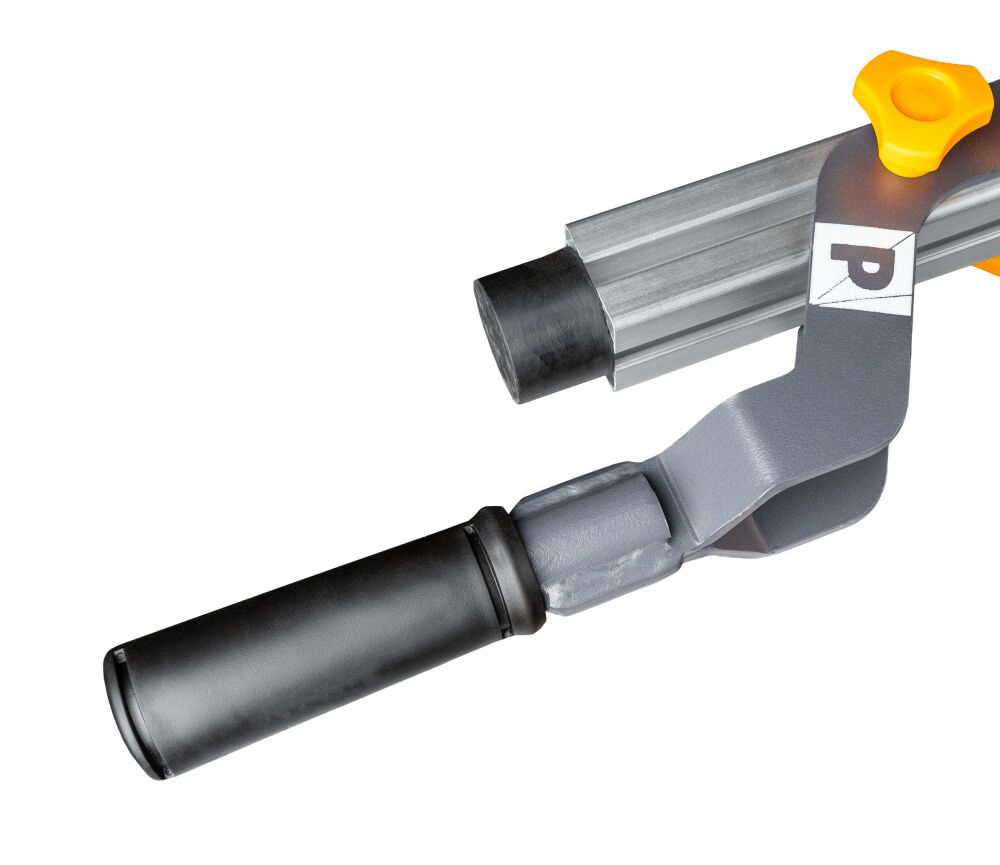

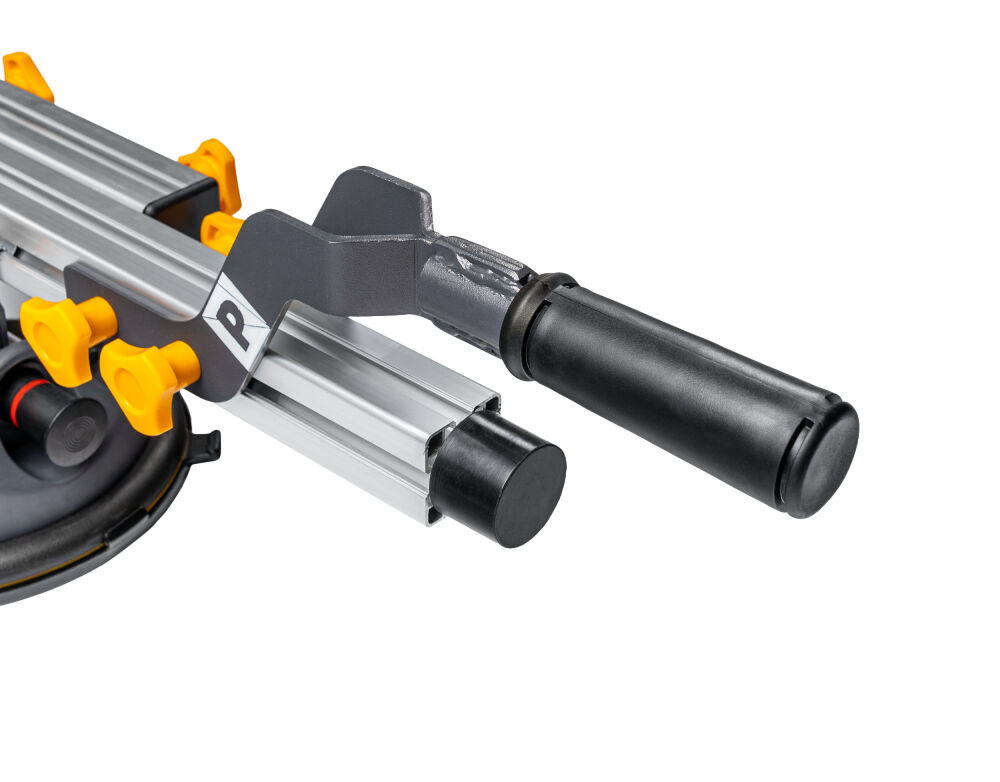

Cztery uchwyty transportowe zapewniają wyznaczone miejsca chwytu podczas ręcznego przemieszczania ramy. Ich rozmieszczenie po obu stronach konstrukcji pozwala na wspólne prowadzenie zestawu przez kilka osób.

Modułowa budowa umożliwia demontaż nóg, kół i pozostałych elementów, gdy pełna konfiguracja transportowa nie jest potrzebna. Po rozłożeniu elementy można umieścić w dołączonej torbie transportowej.

KONFIGURACJA DOPASOWANA DO PŁYTY

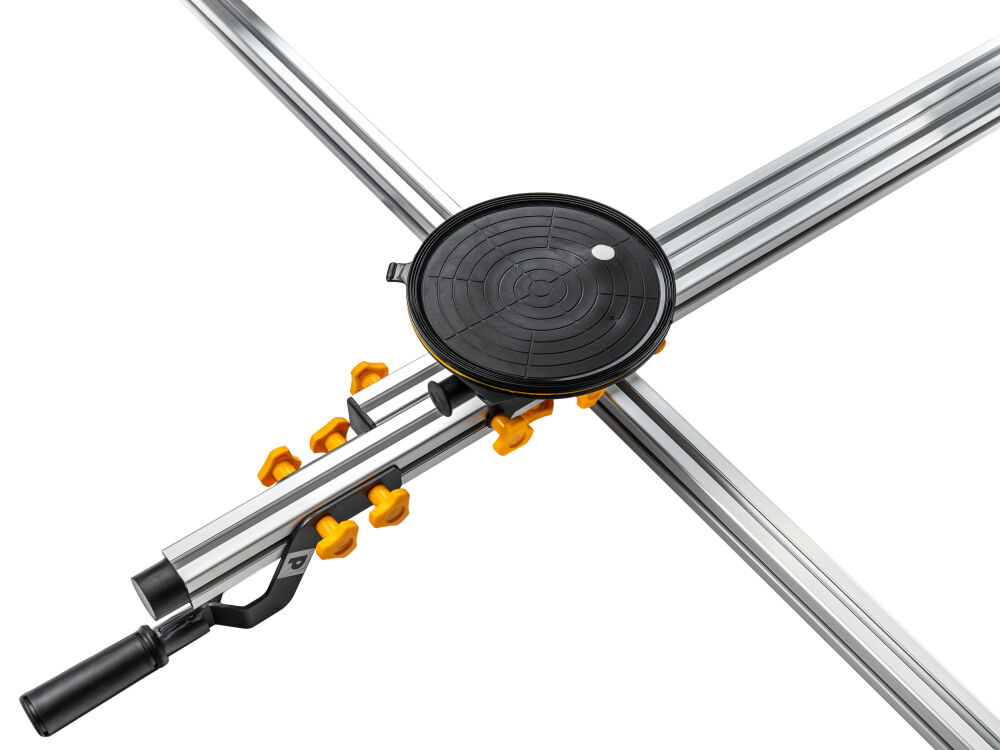

Przed rozpoczęciem pracy można ustawić szerokość ramy, położenie profili oraz rozmieszczenie przyssawek. Pozwala to przygotować system odpowiednio do wymiarów i kształtu konkretnego elementu.

Przy płytach o niestandardowym kształcie rozmieszczenie punktów mocowania można zmienić tak, aby wykorzystać dostępne powierzchnie odpowiednie do zamocowania przyssawek.

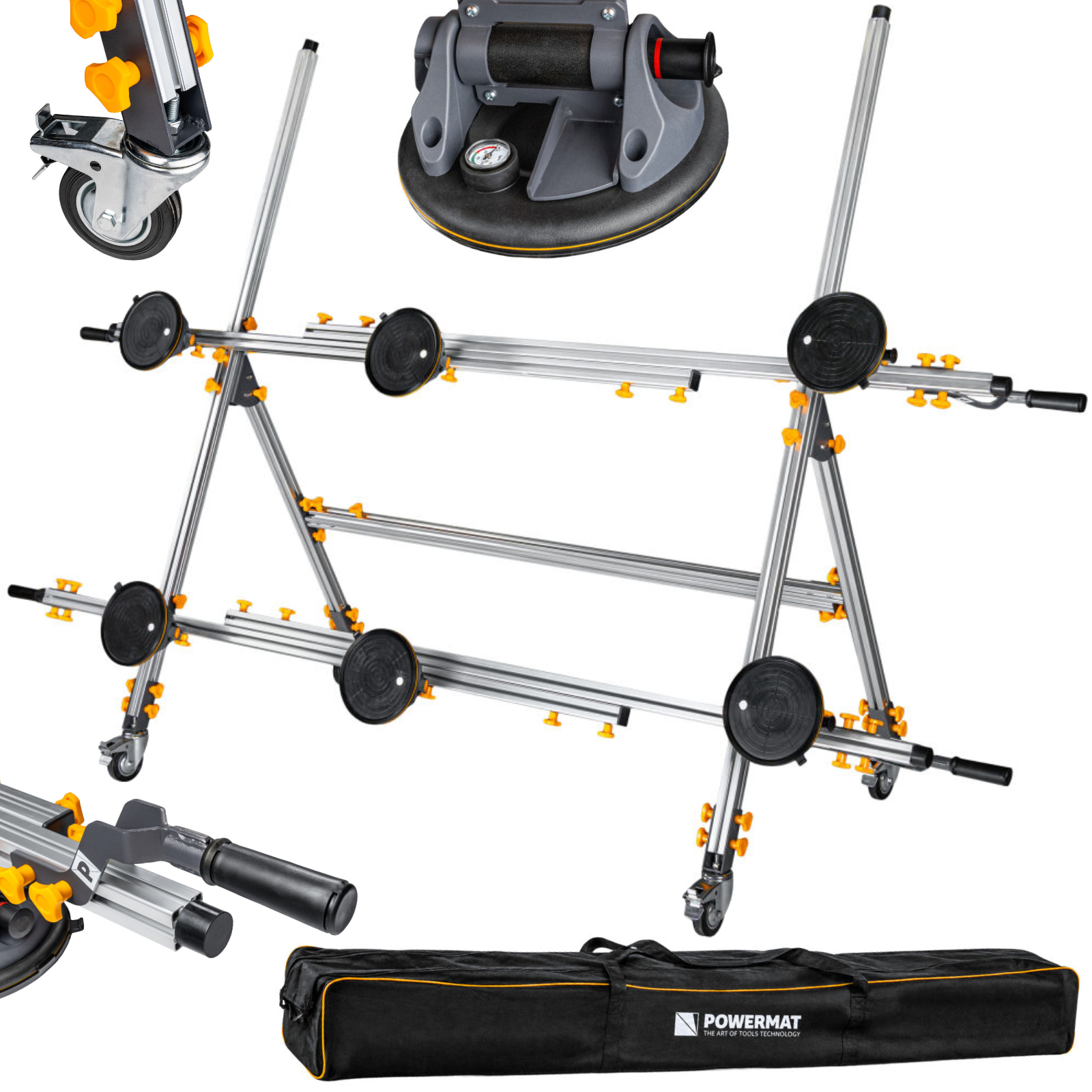

ZESTAW ZAWIERA:

• zestaw do przenoszenia płyt wielkoformatowych,
• 6 × przyssawka próżniowa,
• zestaw montażowy,
• torbę transportową,
• instrukcję obsługi,
• oryginalne opakowanie.

DANE TECHNICZNE:

• Maksymalny udźwig: 150 kg

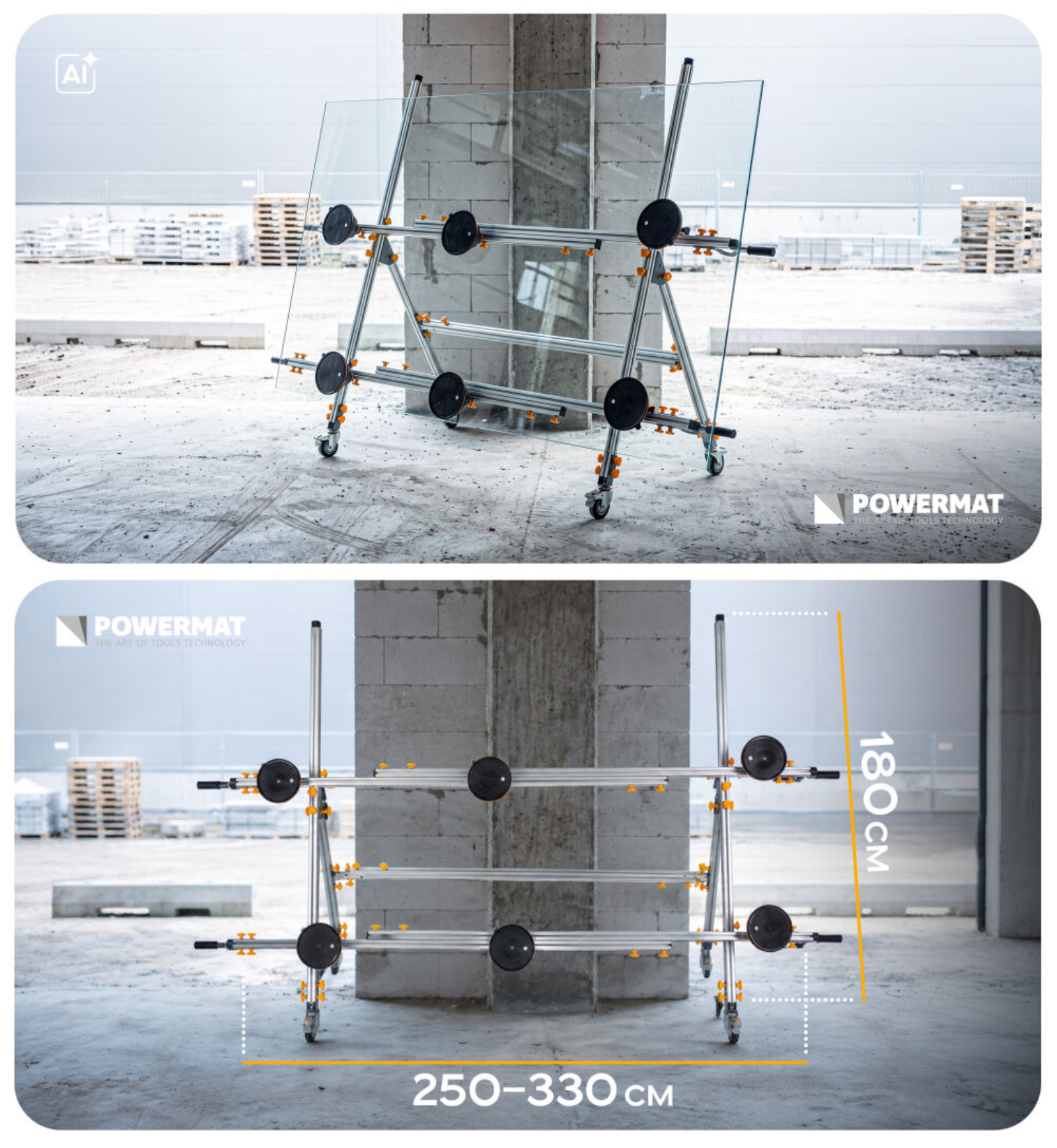

• Regulowana szerokość konstrukcji: 250–330 cm
• Wysokość konstrukcji: 180 cm
• Waga: 42,5 kg
• Liczba przyssawek próżniowych: 6 szt.
• Średnica przyssawki: 20 cm
• Rodzaj przyssawek: próżniowe z ręcznymi pompkami
• Liczba kół transportowych: 4 szt.
• Rodzaj kół: obrotowe z blokadą
• Położenie przyssawek: regulowane
• Położenie elementów konstrukcji: regulowane
• Liczba uchwytów transportowych: 4
